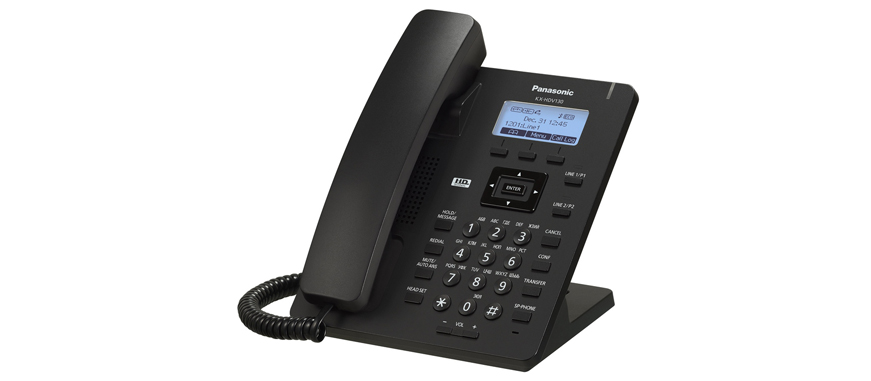

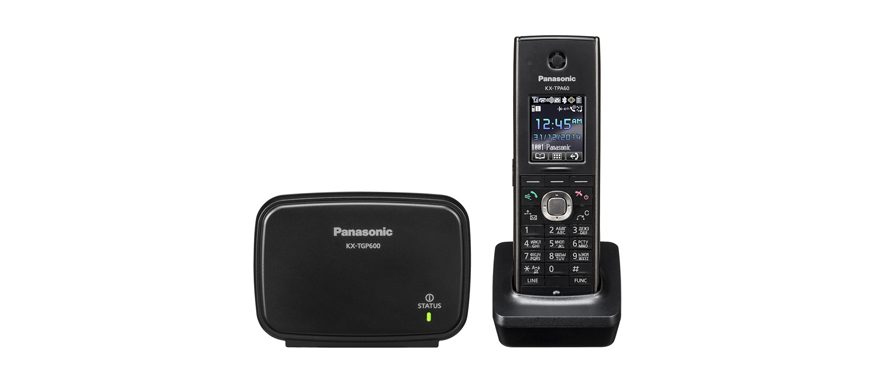

Автоматическая настройка SIP телефонов Panasonic KX-TGP и KX-HDV

Задачу подключения к телефонной станции большого количества SIP телефонов можно упростить, используя автоматическую настройку SIP телефонов.


ВАЖНО! Данное  описание рассчитано на подготовленных пользователей, которые прочитали руководство администратора на SIP телефоны KX-TGP или KX-HDV.

Смысл автоматической настройки SIP телефонов заключается в том, что при подключении SIP телефонов к компьютерной сети они получают с tftp сервера файл с персональными настройками для каждого аппарата. В настройках могут быть указаны такие параметры как IP адрес телефона, маска сети, шлюз, адрес SIP сервера, данные SIP аккаунта и т.п.

Для автоматического конфигурирования SIP телефонов Panasonic KX-TGP и KX-HDV на компьютере необходимо установить программу Tftpd32 или Tftpd64.
После установки программы производим настройку следующим образом.

Запускаем программу с правами администратора.

В появившемся окне нажимаем кнопку Settings.


настройка SIP Panasonic 1

В закладке GLOBAL устанавливаем следующие компоненты:

настройка SIP Panasonic 2

В закладке TFTP указываем директорию, в которой будут находиться файлы конфигурации SIP-телефонов. Например C:\SIP.


настройка SIP Panasonic 3

В закладке DHCP настраиваем параметры DHCP как указано на картинке. IP-адреса могут быть произвольные. В данном примере адрес 192.168.0.11 принадлежит компьютеру, на котором установлена программа Tftpd32/64.


настройка SIP Panasonic 4

На этом настройка программы Tftpd32/64 закончена.
В директории, например, C:\SIP размещаем файлы конфигурации для SIP-телефонов.


настройка SIP Panasonic 5

Назначение файлов конфигурации.

При первоначальном подключении телефона с заводскими установками к сети, телефон получает по DHCP IP-адрес, а по опции DHCP 66 получает адрес tftp-сервера, где находится первоначальный файл конфигурации телефона, например  KX-HDV130RU.cfg, в котором указываются пути, откуда могут быть загружены главный файл конфигурации, файл конфигурации для конкретной модели, стандартный файл конфигурации.

Пример первоначального файла конфигурации:

# PCC Standard Format File # DO NOT CHANGE THIS LINE!
## Provisioning Settings
OPTION66_ENABLE="N"
PROVISION_ENABLE="Y”
CFG_MASTER_FILE_PATH="tftp:_//192.168.0.11/ConfigAll.cfg"
CFG_STANDARD_FILE_PATH="tftp:_//192.168.0.11/Config{MAC}.cfg"

Для разных моделей телефонов первоначальный файл конфигурации будет называть по разному. Например, KX-HDV100RU.cfg, KX-HDV130RU.cfg, KX-HDV230RU.cfg, KX-HDV330RU.cfg и.т.д.
В главном файле конфигурации, например ConfigAll.cfg, указываются общие настройки для всех телефонов.

Пример главного файла конфигурации:

# PCC Standard Format File # DO NOT CHANGE THIS LINE!
# Язык на дисплее
DEFAULT_LANGUAGE="ru"
# Адрес SNTP сервера и временная зона
NTP_ADDR="91.226.136.136"
TIME_ZONE="180"
# Настройка сети
CONNECTION_TYPE="DHCP"
DHCP_HOST_NAME="{MODEL}"
DHCP_DNS_ENABLE="Y"
STATIC_SUBNET=""
STATIC_GATEWAY=""
USER_DNS1_ADDR=""
USER_DNS2_ADDR=""
# Адрес и порт SIP сервера
SIP_RGSTR_ADDR_1="192.168.0.201"
SIP_RGSTR_PORT_1="35060"
SIP_PRXY_ADDR_1="192.168.0.201"
SIP_PRXY_PORT_1="35060"
SIP_PRSNC_ADDR_1="192.168.0.201"
SIP_PRSNC_PORT_1="35060"
# План набора
DIAL_PLAN_1="[1-5]xxx|9,xxxxxxxxxxx"

В стандартном файле конфигурации Config{MAC}.cfg указываются настройки для конкретного телефона. {MAC} в имени файла заменяется на MAC-адрес конкретного устройства, например 080023E1B5C3.


Пример стандартного файла конфигурации:

# PCC Standard Format File # DO NOT CHANGE THIS LINE!
# IP адрес телефона в сети
STATIC_IP_ADDRESS=""
# Настройки SIP аккаунта для телефона
PHONE_NUMBER_1="1278"
SIP_AUTHID_1="1278"
SIP_PASS_1="1278"
DISPLAY_NAME_1=“IVAN"

В итоге получается, что в директории C:\SIP должно быть размещено по одному файлу конфигурации KX-HDV130RU.cfg и ConfigAll.cfg, если используется только одна модель телефонов, например KX-HDV130RU, и несколько файлов Config{MAC}.cfg для устройств с конкретными МАС-адресами. Например Config080023E1B5C3.cfg, Config080023E10001.cfg, Config080023E12222.cfg и т.д.

После того, как все файлы были созданы и размещены в выбранной директории, распаковываем SIP-телефон и подключаем напрямую к компьютеру, на котором запущена программа Tftpd32/64. Для ускорения процесса можем компьютер подключить к хабу, а к хабу SIP-телефоны. После загрузки файлов конфигурации в телефоны, мы подключаем их сеть, где располагается телефонная станция.

Посмотреть процесс загрузки можно посмотреть в закладках Syslog server и Log viewer.


настройка SIP Panasonic 6
